the box and the blade.

Sur le même principe que le foil KM, une aile fermée, je suis en train de développer un autre prototype mais avec une configuration classique et non canard. Ce principe permet beaucoup d’avantages dont celui d’être très sécurisant. Ce genre de situations n’est plus un danger.

On the same principle as foil KM, a closed wing, I am developing another prototype but with a classic configuration and not canard. This principle allows many advantages including that it is very secure. Such situations are no longer a danger.

Si aujourd’hui c’est déjà très important, demain ça le sera encore plus avec l’émergence du foil « freestyle » avec toutes ses nouvelles figures toujours plus extrèmes.

If today is already very important, tomorrow it will be even more with the emergence of the « freestyle foiling » with all its new tricks more and more extreme.

Les foils actuels n’ont pas été devellopés pour ça et les boitier non plus ! Les efforts sont beaucoup plus importants que pour le kitefoil ou le windfoil.

The current foils have not been developed for this and the boxes either! Mechanical stresses are much greater than for kitefoil or windfoil.

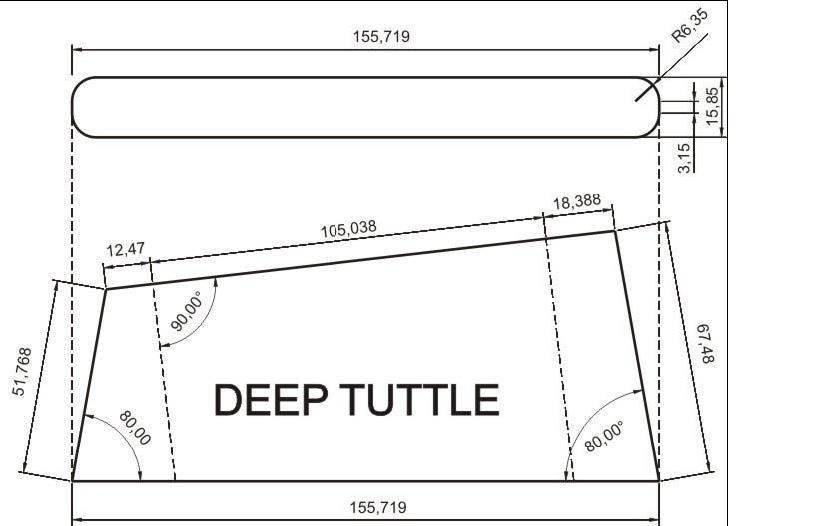

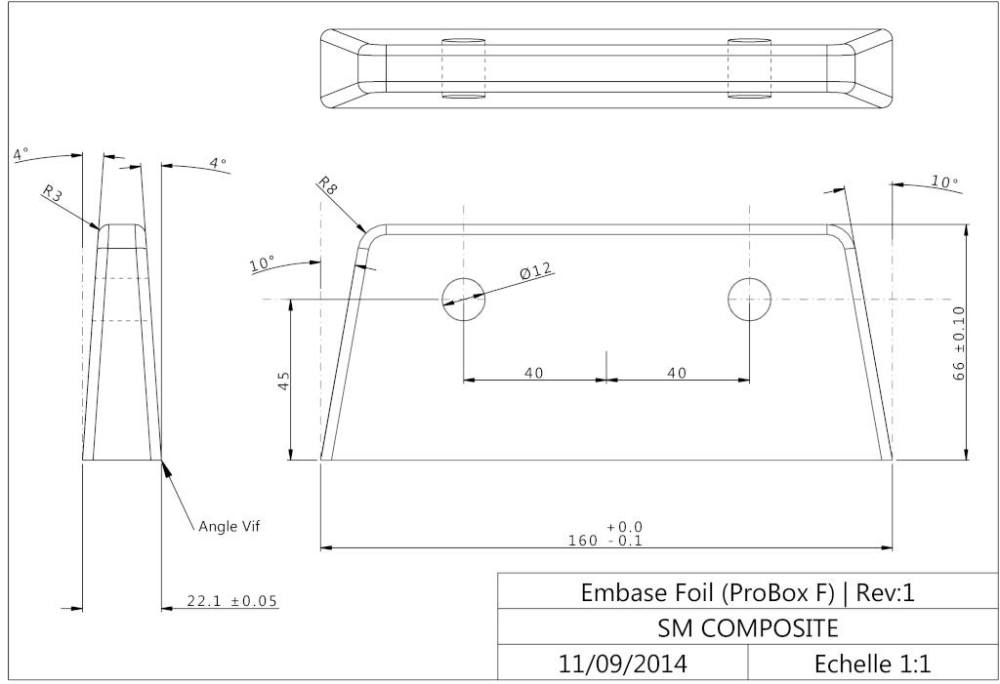

Aujourd’hui les meilleurs boitiers, pour les planches épaisses, sont le deep tuttle ou le deep probox.

Today, the best boxes, for the thick boards, are the deep tuttle or the deep probox.

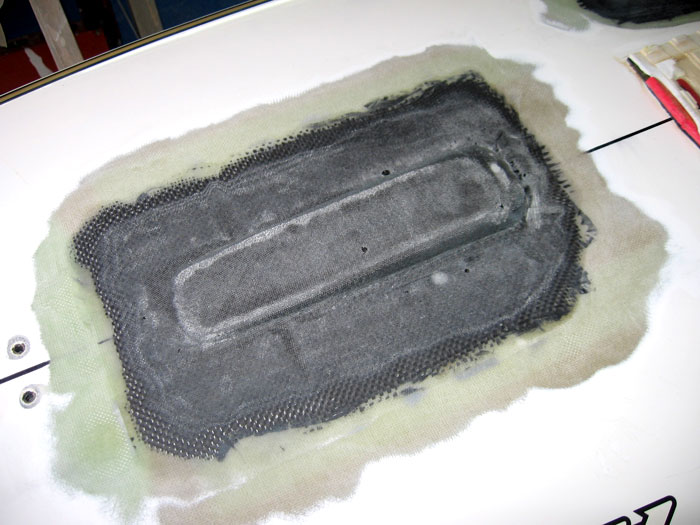

Pour installer un boitier deep tuttle  il faut creuser un énorme trou dans votre planche pour que le boitier avec son renfort d’airex passe tout enier. Il faut coller le tout, et parfois comme sur l’image ci-dessous ajouter une couche de carbone pour chemiser le trou. Ensuite ajouter plusieurs couches de fibre de verre ou de carbone sur le pont et la carène.

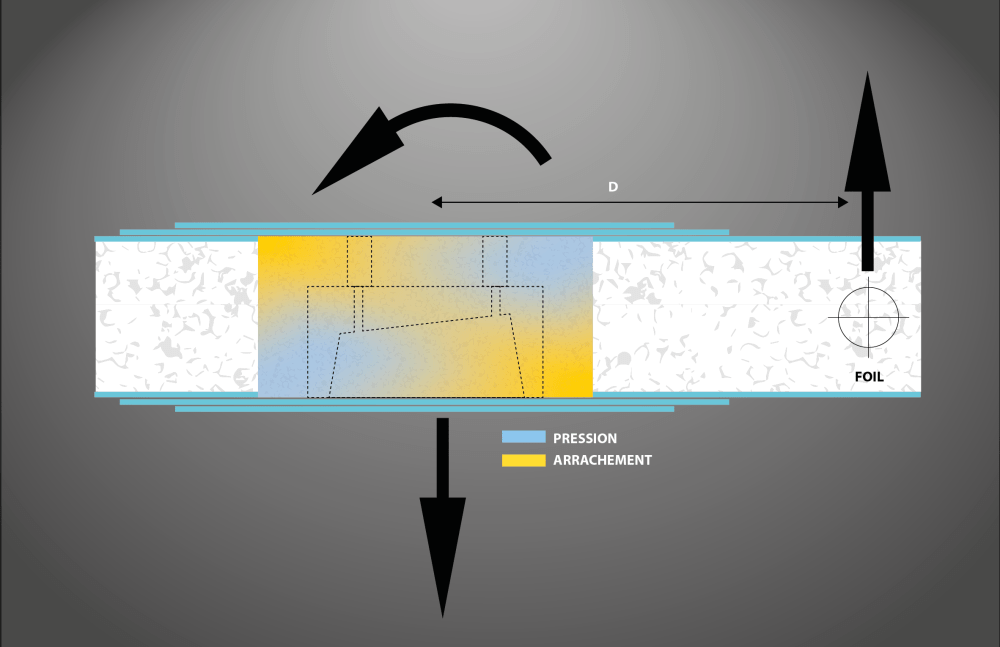

To install a deep tuttle box it is necessary to dig a huge hole in your board so that the box with its reinforcement of airex fit. It is necessary to stick the whole, and sometimes as on the picture below add a layer of carbon to the hole. Then add several layers of fiberglass or carbon on deck and hull. The problem is that it is a fairly long job and, in the end, the continuity of the fiber is not respected and it does not work in the right direction. But for the moment, it works…

Le problème est que c’est un travail assez long et qu’au final la continuité de la fibre n’est pas respectée et que cela ne travaille pas dans le bon sens. Mais pour l’instant, ça tiens…

The problem is that it is a long job and, in the end, the continuity of the fiber is not respected and it does not work in the right direction. But for the moment, it works…

Il y a pourtant d’autres solutions,plus rapides, plus simples et plus solides. Certaines marques ont déjà des produits sur le marché comme ZEEKO qui propose un mix deeptuttle + embase.

There are other solutions, faster, simpler and stronger. Some brands already have products on the market like ZEEKO which offers a mix deeptuttle + base.

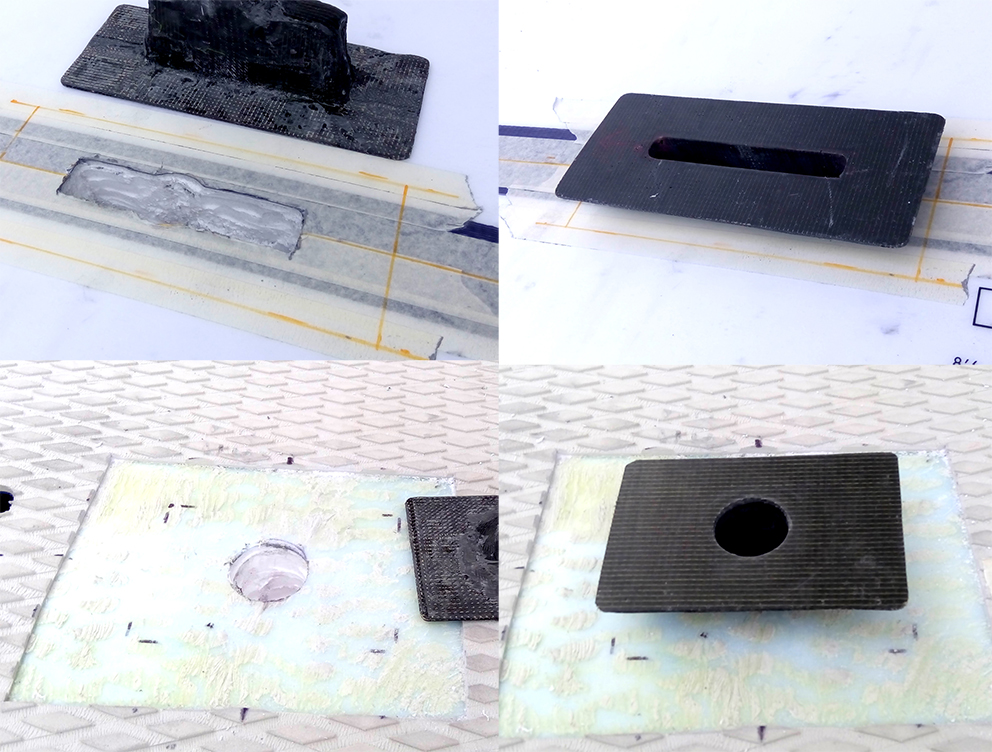

Mon nouveau prototype sera maintenue par un boitier en carbone qui s’installe en seulement 30minutes, ne necessite pas de faire un gros trou, pèse 250gr et travaille dans le bon sens de la fibre. Il se compose de 2 parties, une sur le pont et une sur la carène qui se pose en une fois, pour prendre la planche en sandwich. Le secret est dans la jonction entre les deux parties 😉

My new prototype will be maintained by a carbon box that you can installs in only 30 minutes, does not need to make a big hole, weighs 250gr and works in the good sense of the fiber. It consists of 2 parts, one on the deck and one on the hull that you implement in one shot, to take the board in sandwich. The secret is in the junction between the two parts;)

Cerise sur le gateau…le foil se monte en moins de 5 secondes sans outils ni clé !

The icing on the cake … the foil is mounted in less than 5 seconds without tools or keys!

EnregistrerEnregistrer


3 Responses to “the box and the blade.”


  1. 2 xavierlabaume
    30/07/2017 à 8:36

    Pouquoi laisser tomber le canard? Sur le papier, cela semblait bien adapté au SUP,…?
